圖形化邏輯控制功能（Graphic Condition Logic,簡稱GCL）使得遠端資料擷取模組具備控制的功能。用戶可在 ADAM.NET公用程式的圖形化環境下，定義邏輯如何運作，再將定義好的邏輯規則(Logic Rule)下載至指定的ADAM-6000乙太網路資料擷取模組，該遠端資料擷取模組便能扮演控制器的角色，自動執行預先設定的邏輯動作。

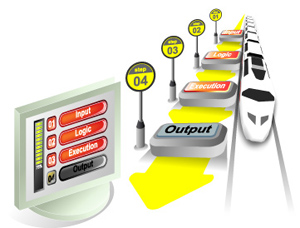

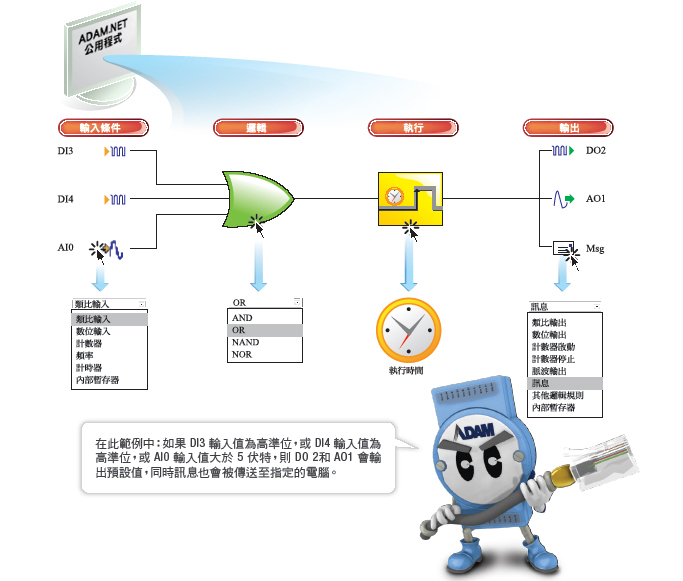

每個ADAM-6000模組上可以儲存 16 項邏輯規則。在ADAM.NET 公用程式的設定環境中，4 個圖示分別代表邏輯規則的 4 個階段：輸入條件(Input)、邏輯(Logic)、執行(Execution)和輸出(Output)。用戶按下任何圖示，畫面便會跳出一個對話視窗，用戶可在此視窗內進行所有相關的設定。完成所有設定後，用戶只須點選下載按鈕，便可將已定義好的邏輯規則，下載至指定的ADAM-6000模組。
不像傳統以文字為主的邏輯設定環境，研華的GCL 提供完全圖形化的設定環境，只要按一下圖示，所有相關設定都可以透過彈出式對話視窗完成。

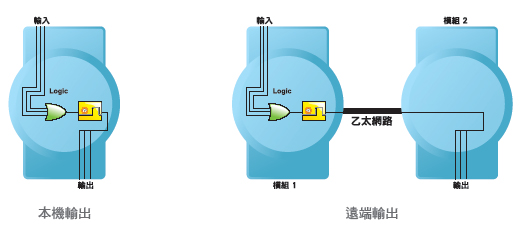

當用戶在設定邏輯規則的輸出時，可以選擇本機或遠端作為輸出目標。

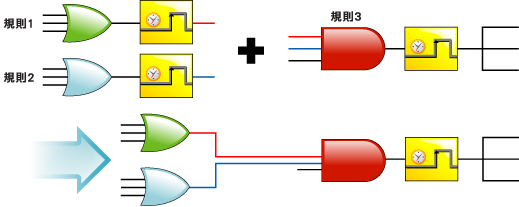

當用戶在設定邏輯規則時，可選擇另一個邏輯規則當作輸出，因此不同的邏輯規則可彼此合併。GCL的這項功能稱為「邏輯串接」。透過此功能，可產生更多的輸入條件。如下圖所示，將規則 1 、規則 2 與規則 3進行串接，此時，這三個邏輯規則已整合成為新的單一邏輯規則，輸入條件的數目也增加為 7 個（規則 3 的兩個輸入條件分別來自規則 1 和規則 2）。透過邏輯串接，用戶可定義複雜的邏輯架構，以滿足各種應用需求。

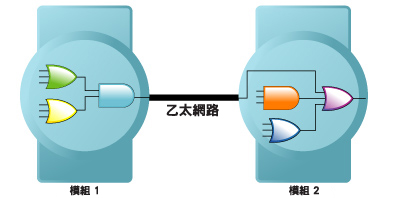

如下圖所示，當用戶在進行邏輯串接時，在不同模組上的邏輯規則也能進行合併，因此，一個 GCL 的邏輯架構可以橫跨多個不同的ADAM-6000模組。透過這種方式，便可將多個ADAM-6000模組整合為一套完整且適合於複雜應用的控制系統。
使用研華全系列的ADAM-6000 乙太網路資料擷取模組，GCL 可以提供各種輸出入選項。
用戶在ADAM.NET 公用程式下完成所有 的GCL 設定後，只要按一下「Run Monitoring」（執行監控）按鈕，透過公用程式的畫面，不僅能即時監控ADAM-6000 模組上的執行狀況，且同時能檢視目前的輸入值，方便用戶於遠端進行系統的維護。
訊息傳輸功能
當預設的邏輯條件符合時，客製化的訊息、模組的IP以及輸出入狀態便可被傳送至指定的電腦或裝置。
