Introdução ao Projeto: Desenvolver uma economia com baixa emissão de carbono é uma medida crucial para enfrentar os desafios das mudanças climáticas. Em diversos países, políticas e planos têm sido estabelecidos para a transição para uma economia com baixa emissão de carbono.Uma das principais ferramentas estratégicas para essa transição são os Veículos Elétricos (EVs), que, nos últimos anos, chamaram a atenção da sociedade como uma alternativa viável aos veículos movidos a gasolina. Em Hong Kong, o governo vem identificando, continuamente, as alternativas possíveis para incentivar os proprietários de veículos a utilizarem veículos com combustíveis alternativos mais limpos. Sua abordagem proativa de promover o uso de veículos elétricos é a de colaborar com as montadoras na implantação de instalações de recarga para EVs. Até hoje, existem poucas estações de recarga para EVs em funcionamento em Hong Kong, consequentemente, existe a necessidade do desenvolvimento de uma rede de estações de recarga em locais públicos localizados de forma conveniente.

Requisitos do Sistema:
A fim de promover um modo de vida com baixa emissão de carbono, no ano passado, o governo de Hong Kong introduziu as Estações de Recarga de EVs. O posto de recarga oferece três tipos de plugues para recarga, adequados para veículos diferentes, e devido à tecnologia de recarga rápida das baterias, são necessárias de 2 a 8 horas apenas para uma recarga completa. O posto é conectado a uma tela touchscreen com uma interface gráfica do usuário e um sistema de pagamento com cartão para que os usuários possam pagar de diversas formas.

Para satisfazer às especificações da interação homem-máquina, o equipamento de recarga precisa de uma série de módulos de I/O para a aquisição dos dados do medidor e o controle dos vários interruptores, assim como o gerenciamento da rede elétrica para carga e descarga.Todo o sistema também precisa de uma plataforma IPC segura e de baixo custo que deve fornecer uma interface ótica para conectar as Estações de Recarga para EVs para a conclusão da recarga.

Implementação do Projeto:

	Computador Touch Panel TPC-1070H com processador Celeron M e tela de LCD TFT SVGA de 10,4"
	Módulo USB de Entrada Digital Isolada USB-4761 de 8 canais e Relay de 8 canais
	Switch Gigabit Ethernet Industrial Não-gerenciável EKI-7626C com Porta Combo 16+2G
	Servidor de Dispositivo Serial EKI-1521 com 1 porta RS-232/422/485
	Módulo TCP Modbus de I/O Digital Isolado de Tipo de Fonte ADAM-6052 de 16 canais

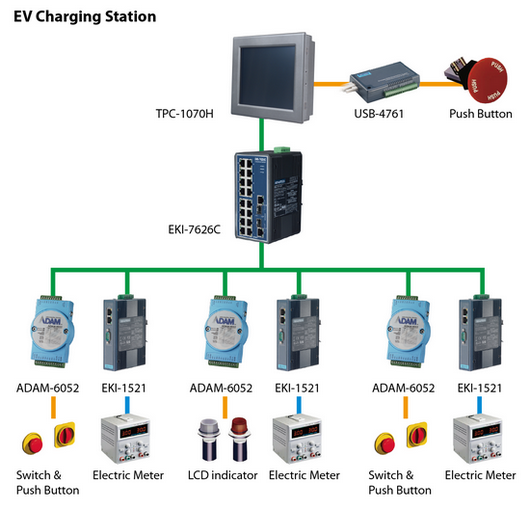

Diagrama do Sistema:

Descrição do Sistema:
Com base nos requisitos do sistema, a Advantech forneceu um computador com touchscreen de 10,4’’estável e de baixo custo – o TPC-1070H – como o servidor do sistema de recarga para controlar três plugues de recarga.Cada plugue é conectado a um EKI-1521 para a aquisição dos dados do medidor e a um ADAM-6052 para o controle dos diversos interruptores.O EKI-1521 é um Servidor de Dispositivo Serial com 1 porta RS-232/422/485 e possui duas portas Ethernet independentes e endereços MAC para fornecer um mecanismo de rede redundante que garante a segurança da rede Ethernet.

Com 8 entradas digitais e 8 saídas digitais, o ADAM-6052 é adequado para qualquer tipo de aplicação de corrente de baixa tensão que precisa de um controle cuidadoso.Em relação à segurança, as funções integradas de comunicação watchdog e de falha da rede do ADAM-6052 podem restaurar as saídas para os valores pré-configurados caso ocorra uma falha na rede.

O TPC-1070H se conecta facilmente a todos os dispositivos no posto de recarga via EKI-7626C, da Advantech, que consiste de um switch Ethernet que oferece portas combo de cobre/fibra ótica de 2Gb para interconectar o sistema e a rede da estação de recarga via rede de fibra ótica. O EKI-7626C também vem equipado com 16 portas Fast Ethernet 10/100 Base-TX para garantir a possibilidade de futuras expansões.

Ao ser conectado ao módulo de aquisição de dados USB-4761, o TPC-1070H pode controlar os botões, interruptores e sinais luminosos na caixa de controle principal. Com instalação fácil e um mecanismo de bloqueio dos cabos, o USB-4761 é um módulo USB de entrada digital isolada de 8 canais e relay de 8 canais seguro, assim como uma proteção por isolamento para aplicações robustas.

Conclusão:
A segurança sempre será uma prioridade nos produtos da Advantech, e nossa plataforma, nesse caso, não é exceção. Trata-se de uma solução segura, compacta e de fácil instalação, que ainda elimina os problemas de compatibilidade, visto que todos os dispositivos são fabricados pela Advantech. Nós também ajudamos os nossos clientes na estruturação de um conjunto completo de instalações de hardware em um prazo muito curto, permitindo que eles foquem no desenvolvimento de seus softwares.

Para incentivar os viajantes a testarem e usufruírem dos benefícios da troca por um EV em Hong Kong, as concessionárias de energia locais estenderam o período da promoção de recarga grátis para EVs em todas as suas estações de recarga enquanto ajusta as estações com a solução da Advantech que suportará um aumento no uso dos EVs.
