Introdução ao Projeto: Nos últimos anos, os sistemas de pedágios das rodovias têm se tornado mais complexos. Os sistemas de pedágio precisam ter a capacidade de coletar a taxa a partir de uma variedade de origens, i.e., dinheiro e cartões de crédito. Além disso, esse esquema requer cabines de cobrança que, consequentemente, reduzem o fluxo do tráfego. Para aliviar esses gargalos e manter o fluxo do tráfego, uma recente melhoria no sistema de cobrança de pedágio deve resultar em uma rodovia sem cabines de cobrança. Os sistemas de Pedágio Eletrônico (ETC, de Electronic Toll Collection) utilizam pontes de sinalização sobre a rodovia com equipamentos de monitoramento em formato de transponders que coletam as informações dos veículos de pequeno e grande porte que passam abaixo deles.

Requisitos do Sistema:
Com base nos requisitos da Nanjing Airport Expressway, na China, como diversas opções de pagamento, operação contínua e instalação externa, o sistema de pedágio precisa de um computador industrial com uma série de placas de comunicação para a conexão e controle dos sistemas. O sistema de automação precisa não apenas enviar os dados relacionados para o centro de controle, mas também deve controlar vários objetos, como as barreiras e painéis de sinalização, assim como ter a capacidade de reconhecer as placas dos veículos, configurações de disparo de controle e captura das fotos dos veículos.

Implementação do Projeto:

IPC-610	Chassis de IPC montado em rack IPC-610 de 14 slots
PAC-6108P4	PAC-6108P4 de 8 slots com 3 ISA, 3 PCI, 1 PICMG/PCI
PCL-849A	PCL-849A de 4 portas com placa de comunicação com entrada RS-232

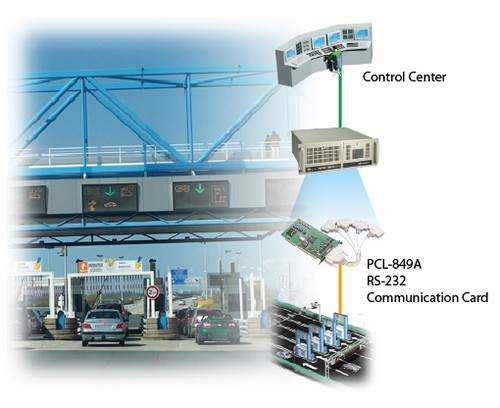

Diagrama do Sistema:

Descrição do Sistema:
A solução IPC-610 da Advantech oferece um sistema de pedágio multifunção com características robustas e seguras. O monitor, com um microprocessador, dispositivo de ativação por voz e um leitor de cartão automático, é conectado à plataforma IPC-610 por uma placa de comunicação serial PCL-849A com 4 portas RS-232, que proporciona uma comunicação serial segura e de alta velocidade. Com a inclusão das placas de interface de rede e de captura de vídeo da Advantech (para auxiliar nosso cliente no projeto e implementação do sistema de pedágio), o sistema pode controlar, de forma transparente, os dispositivos em cada via e detectar automaticamente o status operacional de cada um.

Conclusão:
A fim de satisfazer os requisites de rapidez, precisão, segurança e eficiência, o sistema de pedágio deve integrar o computador, a Internet e o software aplicativo para evitar os congestionamentos e reduzir os erros provocados pelos processos manuais. Os computadores de nível industrial, as placas de comunicação serial e as placas de I/O digitais da Advantech oferecem uma solução total com a melhor performance e estabilidade para sistemas completos de pedágio de rodovias, assim como para melhorar o fluxo do tráfego e desenvolver um sistema de pagamento estável.
