Introdução do Projeto: Como uma alternativa aos combustíveis fósseis, a energia eólica é considerada abundante e renovável, amplamente distribuída e limpa, bem como não causadora de emissões de gases de efeito estufa durante a operação. Devido a estas características, a energia eólica tem, nos últimos anos, se tornado importante nos mercados de energia pelo mundo. Um grande parque eólico é composto de centenas de turbinas eólicas individuais, que estão conectadas à rede elétrica de transmissão de energia. A maioria das fazendas eólicas estão localizadas em áreas pouco povoadas, com ambientes agressivos e apenas uma equipe pequena de manutenção. Devido à sua localização, o problema em garantir que a usina de energia eólica possa ser operada de forma segura e confiável é uma questão essencial e muito importante.

Requerimentos do Sistema:
O nosso cliente é uma das cinco maiores empresas de geração de energia na China e tem mais de cem parques eólicos em todo o país. Eles planejam adotar o Sistema de Gerenciamento de Energia Eólica (WPMS) com dispositivos de hardware robustos para monitorar suas múltiplas usinas em tempo real. Por isso, o sistema não só precisa ser capaz de ser controlado remotamente para supervisionar a capacidade de geração de energia de cada usina, mas também para fornecer o upload de dados e gerar relatórios de rotina que possam ajudar os administradores a analisar a disponibilidade da turbina eólica ou geração de energia.

Como as turbinas eólicas estão estrategicamente situadas em locais isolados e com vento, o hardware precisa operar em uma ampla faixa de temperatura operacional e fornecer proteção contra interferências. A fim de reforçar a transmissão de longa distância e confiabilidade dos dados, os dispositivos de rede também precisam suportar um backbone redundante em anel, de fibra óptica, proporcionando uma transferência mais rápida de dados.

Implementação do projeto:

WebAccess	Browser-based HMI/SCADA Software
WPMS	Wind Power Management System (Browser /Server Software)
IPC-620	20-slot Multi-system Rackmount IPC Chassis
TPC-1251H	12.1" SVGA TFT LCD Intel® Atom™ Processor Touch Panel Computer
EKI-7554SI	4+2 SC Type Fiber Optic Managed Industrial Ethernet Switch with Wide Temperature
EKI-4654R	24+2 SFP Port Managed Redundant Industrial Ethernet Switch

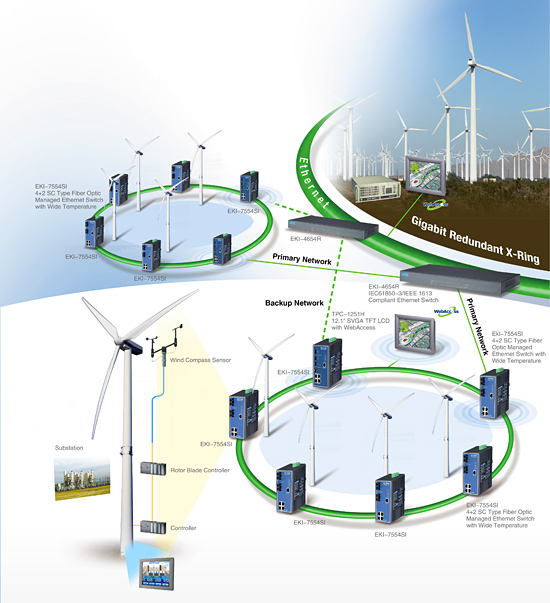

Diagrama do sistema:

Descrição do sistema:
O WPMS da Advantech é baseado em uma plataforma avançada e confiável – o WebAccess integra os sistemas locais de geração de energia elétrica do cliente, incluindo um sistema de controle de turbinas eólicas, um sistema de supervisão das estações de alta tensão e os sistemas de vigilância por vídeo, através de uma interface de acesso unificada, bem como coleta de dados em tempo real para o centro de controle na sede.

O WebAccess é uma aplicação baseada em navegador web para IHM e SCADA, e foi desenvolvido usando um projeto de programação multi-threaded. O WPMS não só completa a coleta de dados, armazenamento e processamento, configuração e monitoramento de condições para atender às necessidades do cliente de gerenciamento de cluster, mas também, simultaneamente, se comunica com os sistemas de estação de múltipla energia para assegurar a exatidão, atualidade e integridade dos dados. Seu módulo de geração de relatório pode produzir relatórios detalhados e adequados para ajudar os usuários a otimizar a produtividade das usinas de energia, e o recurso de controle remoto permite ao cliente acessar e monitorar a usina de energia eólica de qualquer lugar.

Quanto aos dispositivos de hardware, cada torre de turbina eólica é equipada com um switch Ethernet industrial gerenciado por fibra ótica EKI-7554SI com ampla faixa de temperatura e ligado ao anel redundante através de uma fibra monomodo óptica. O EKI-7554SI usa o protocolo proprietário redundante X-Ring, que fornece aos usuários uma maneira fácil de estabelecer uma rede Ethernet redundante com um tempo de recuperação com velocidade ultra-alta de menos de 10ms. Cada uma das torres das turbinas eólicas irá se conectar ao EKI-4654R, um switch Ethernet industrial redundante gerenciado de 24-portas em um centro de controle e transmitem os dados para um g local IPC-620. O EKI-4654R tem uma entrada de energia de longa faixa de redundância que fornece uma fonte de alimentação conveniente e ininterrupta para garantir a segurança da rede.

Todos esses dispositivos da Advantech suportam uma larga faixa de temperatura de operação e são construídos com projetos robustos para atender às necessidades de nossos clientes. A topologia de rede X-Ring da Advantech pode construir uma rede industrial estável. A Advantech também fornece uma plataforma durável e confiável - TPC-1251H, um Painel de Toque de Computador 12.1 "SVGA TFT LCD, para a operação móvel no local para transmitir dados das turbinas eólicas para o sistema local de energia eólica através de Ethernet.

Conclusão:
Por causa do enorme território da China e de sua longa costa, seu setor de energia eólica está sendo rapidamente desenvolvido. As companhias de geração de energia da China necessitam uma solução eficiente para monitorar suas múltipas usinas de geração de energia eólica. Com a solução total Advantech, o WPMS está qualificado para exceder as expectativas dos nossos clientes que precisam de gestão distribuída para controle remoto seu sistema em tempo real, enquanto isso, nossos dispositivos de hardware com tecnologia de rede exclusiva, fornecem uma infraestrutura de rede efetiva e eficiente para conectar centenas de turbinas de vento, não somente aumentando a confiabilidade da comunicação, mas elevando a performance total.
