Introdução do Projeto: Em uma tentativa de melhorar a eficiência, um número crescente de ferrovias está instalando sistemas de cobrança de tarifa automática, que garantem que todos os passageiros que tenham um bilhete válido entrem no trem e paguem a tarifa de acordo com seu destino. Enquanto isso, os sistemas de cobrança automática também automatizam a contabilidade e os processos de venda de bilhetes, bem como fornecem informações detalhadas sobre o uso do sistema para reduzir as fraudes cada vez mais freqüentes.

Requerimentos do Sistema:
Como os dispositivos de controle do portão ficam semifechados, os produtos industriais de comunicação devem ter uma qualidade superior, e minimizar o consumo de energia, além de terem seu espaço limitado. Em relação ao ambiente complexo de instalação, as placas de comunicação tem que atender às especificações industriais e fornecer capacidades antinterferência. A fim de facilitar a expansão do sistema, o design de cartões seriais múltiplos deve atender a diversos métodos de pagamento e serem flexíveis para futuros projetos para diferentes mídias.

Implementação do projeto:

IPC-610	Classical 4U 15-Slot Rackmount IPC
PCA-6603	Cost-effective Socket 370 SBC with Pentium III/Celeron Processor (Tualatin) Card with VGA/LAN/HISA/LCD (133 MHz FSB)
PCI-1620	8-port RS-232 PCI Communication Card
OPT8C	8-Port RS-232 Connection Box/Male DB25 Connector

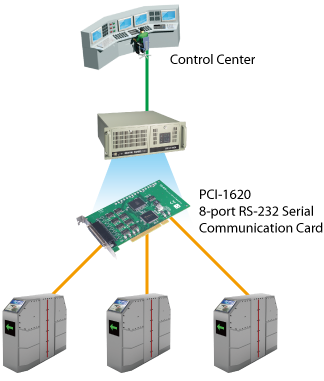

Diagrama do sistema:

Descrição do Sistema:
Com uma placa PCA-6603 da Advantech e um cartão de comunicação serial PCI-1620 em um gabinete IPC-610, o sistema de verificação do bilhete é capaz de fornecer o melhor desempenho e estabilidade. A PCI-1620, que é especialmente adequada para tornar o sistema confiável em ambientes multitarefa, é instalada no interior do gabinete IPC-610 e ligado ao monitor de tarifa e dispositivo de prompt de voz via RS-232. Enquanto isso, o IPC-610 controla a máquina de verificação do bilhete através de uma comunicação de 8 portas RS-232 - OPT8B, que é projetada para trabalhar com a PCI-1620 para estender a rede RS-232 do cliente para cartões PCI/PCL e dispositivos seriais assim como substituir os cabos octopus

Conclusão:
Neste caso, a solução Advantech não só representa uma melhor relação custo-benefício como também auxilia nossos clientes na concepção de um sistema de pagamento estável, melhorando a sua eficiência. Com os computadores industriais Advantech, placas de comunicação, cartões digitais IO e capacidades anti-interferência, o sistema de verificação de tíquete controla totalmente os dispositivos envolvidos e executa o processo em ambientes robustos, para fornecer estatísticas e análises sobre o tráfego de passageiros e dados relacionados.
