Introdução ao Projeto: O carvão sempre foi uma importante fonte de energia, e a demanda de carvão continua a crescer com o desenvolvimento econômico. Depois de ser retirado da mina, o carvão é transportado para um depósito, e como em muitos itens, ele tem valor no mercado negro, dessa forma, para garantir que o peso correto e que os produtos cheguem ao depósito, é necessário um método de verificação. Dessa forma, um sistema de vigilância eletrônica com transmissão de visão de dados em tempo real e aviso de alarme é necessário para controlar e olhar de perto a entrega do carvão. Projetado especificamente para ambientes brutos e empoeirados, o UNO-2050G e o EKI-1526 da Advantech são melhores colocados na construção de sistemas de vigilância eletrônica, para tais propósitos nas minas de carvão ou em outros locais industriais. Com seu design sem ventilação forçada, uma grande quantidade de portas COM e de portas digitais I/O isoladas, eles são confiáveis e particularmente adequados para o funcionamento em ambientes brutos.

Exigências do Sistema:
Nosso cliente é uma empresa chinesa que projeta e desenvolve sistemas de verificação de peso e de prevenção de fraude acima mencionadas para minas de carvão e para outros locais industriais. Eles necessitam de computadores industriais robustos e confiáveis com grande quantidade de portas I/O digitais para conectar e comandar uma quantidade de sub-sistemas incluindo: caminhão balança de solo, RFID, controle remoto, controle de barreira de porta, vídeo, alarme sonoro e luminoso, infravermelho, sistemas de tela LED e muito mais.

Devido ao fato deles serem instalados nos ambientes mais brutos, os computadores devem ser robustos e confiáveis, capazes de funcionar dentro de uma grande variação de temperaturas. Portas COM com isolamento de luz e portas I/O digitais são particularmente importantes, uma vez que elas minimizam a interferência das comunicações e protegem a placa do sistema principal. O design sem ventilação forçada é crucial já que ele previne que a poeira entre na unidade garantindo, dessa forma, que ele não seja afetado pelo levantamento de sujeira.

Implementação do Projeto:

UNO-2050G	Computador de Automação UNO-2050G AMD Geode™ LX com 2 x LAN, 4 x COM, 8 x DI isolados e 8 x DO isolados
EKI-1526	Servidor de dispositivo serial EKI-1526 16-portas RS-232/422/485
FPM-3121G	Monitor de painel plano FPM-3121G 12” Industrial SVGA/XGA com tela de toque resistente, VGA-direto, DVI e com funcionamento em variação de temperatura

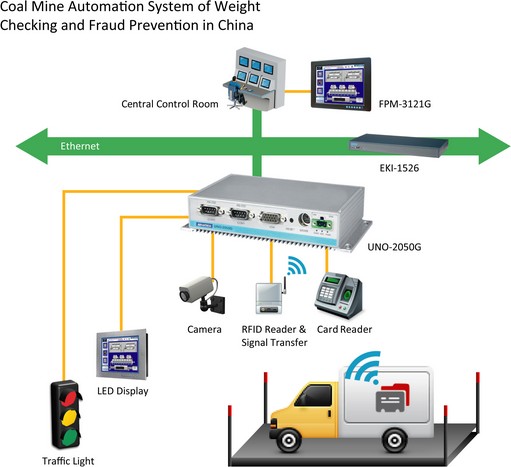

Diagrama do Sistema:

Descrição do Sistema:
Para construir a plataforma para esta aplicação, o computador de automação embedded da Advantech UNO-2050G, é unido com um serial EKI-1526 para servidor de dispositivo de Ethernet, e é controlado pelo uso do painel de toque industrial da Advantech, monitor, FPM-3121G, que apresenta leitura em variação de temperatura e sob luz do sol, tornando-o especialmente adequado para aplicações ao ar livre.

O UNO-2050G, é um computador industrial robusto e compacto que integra controle, comunicação e outras funcionalidades computacionais em um small form factor, com 8 canais de entrada digital isolados e 8 canais de portas de saída digital isoladas que permitem a conexão de uma quantidade de dispositivos, de acordo com a aplicação desejada. Suas portas COM isoladas e I/O digital isolado, previne a intervenção do ambiente, tornando-o a escolha ideal para a operação em ambientes brutos. Dual LAN fornece a função de equipe para também garantir a confiabilidade da transmissão de dados.

Neste caso, o sistema do computador é conectado a um leitor IC, que pode ler os tags RFID dos caminhões e os itens que serão armazenados; ele também é conectado a uma balança de solo de veículo, assim ele pode ler o peso do veículo e o ponto de verificação. Todas as informações são coletadas e transmitidas pelo EKI-1526 para o UNO-2050G. EKI-1526 com 16 portas seriais RS-232/422/485, 2 portas Ethernet independentes, e os destinos MAC fornecem o mecanismo de rede redundante para garantir a consistência da rede Ethernet e de transmissões de dados. Os dados são então enviados para a sala de controle central, e são mostrados não somente no monitor FPM-3121G, mas também na tela de LED próxima à pessoa que verifica o peso do veículo.

Se as mercadorias estiverem compatíveis com seu o peso alegado, o UNO-2050G pode comandar que a barreira da estrada se levante, e se o peso não estiver compatível, um alarme soa. Todo o processo é registrado por um sistema de vídeo e as imagens são armazenadas para propósitos de gerenciamento.

Conclusão:
O design sem ventilação forçada dos produtos da Advantech permite uma operação estável e confiável em ambientes externos muito brutos, tais como minas de carvão. O UNO-2050G integra todas as funcionalidades computacionais, de comunicações e de controle necessárias com um small form factor, o que o torna fácil de instalar e ideal para aplicar em aplicações de mina de carvão. A grande quantidade de portas no UNO-2050G e no EKI-1526 fornece grande flexibilidade para o integrador de sistema desenvolver aplicativos versáteis de acordo com as necessidades reais, e para auxiliar reduzir o tempo de lançamento de seus produtos. Com todas as grandes características, os produtos da Advantech descritos aqui, são as excelentes escolhas para as aplicações no monitoramento de mina de carvão.
