Transporte Inteligente China

Introdução ao projeto: A China possui a maior rede de vias férreas de alta velocidade do mundo, com velocidades máxima atingindo 350 km/h. Os trens de alta velocidade na China transportaram 600 milhões de passageiros desde seu lançamento em 18 de abril de 2007. Um operador de Estrada de Ferro de Alta Velocidade na China, construiu 308 km de rede de fibra ótica ao longo de 22 estações. Para controlar os trens das cabines de controle na margem da via férrea, eles incluíram diferentes tipos de controladores para garantir confiabilidade e operação sem interrupção. Os switches gerenciados EKI da Advantech, tiveram um papel importante na capacidade de comunicação deste sistema.

Requisitos do sistema:
Na construção deste projeto, o operador teve muitas preocupações sobre o próprio sistema de comunicação. No passado, eles lidaram com uma quantidade de problemas derivados dos sistemas de comunicação construídos de forma deficiente ao longo das vias férreas de alta velocidade, incluindo baixa qualidade de cabos, falta de confiabilidade em condições severas do clima, perda inesperada de comunicação e falta de conexão das conexões de fibra ótica que limitaram a redundância do sistema. A Advantech estava confiante de que seus produtos de Comunicação Industrial poderiam satisfazer e superar as altas expectativas deles.

Project Implementation :

EKI-7659CI	Combo EKI-7659CI 8+2G de Ethernet Switch de Gerenciamento Industrial com Ampla Temperatura
EKI-4654R	24 Portas de Cobre EKI-4654R 10/100Base-T + 2 Portas 1000Base SFP
SFP-GLX/LC-40	Módulo Transceiver SFP-GLX/LC-40 Small Form-factor Pluggable (SFP) [fator de formato pequeno de ondas curtas de encaixe]
SFP-GTX/RJ45	Módulo SFP-GTX/RJ45 1000Base-T RJ45 SFP

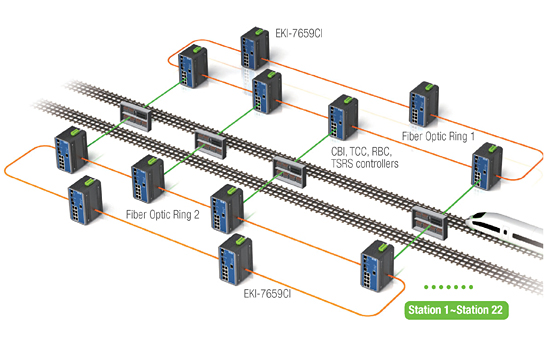

Diagrama do Sistema:

Descrição do Sistema:
Mais de 70 EKI de switches de Ethernet gerenciáveis e de módulos 150 SPF foram usados para construir um sistema redundante, consistindo de anéis independentes de fibra ótica da direita e da esquerda. Esses switches formam uma rede dupla de anel de fibra ótica, com cada controlador simultaneamente conectado em cada anel. A tecnologia X-Ring da Advantech garante que um circuito de backup seja estabelecido para compensar erros como quebra de links. Este conceito de redundância abrangente oferece a máxima possibilidade de segurança.

Além disso, as características únicas de switches da série EKI da Advantech ajudou a superar todas as preocupações que o operador teve anteriormente sobre a criação de um sistema de fibra ótica. O Loopback Detection permite que cada porta detecte automaticamente os loops causados por cabos defeituosos, e automaticamente os desligam e geram alarmes automáticos. O Controle de Transmissão em Chuva faz isso, assim cada porta pode acelerar a quantidade de tráfego de transmissão para limitar o impacto em toda a rede. E o Duplicate Ring Master Detection da Advantech pode detectar e gerenciar os anéis redundantes quando ele percebe um anel duplicado.

Conclusão:
As séries EKI da Advantech de dispositivos de Comunicação Industrial criaram um sistema confiável de comunicação redundante de alta velocidade para as cabines de controle na margem da via férrea em um sistema de estrada de ferro de alta velocidade ultra moderno na China. Esses produtos não somente fornecem operação sem interrupção que podem ser gerenciadas e monitoradas centralmente, como também fornecem switches para conectar com diferentes redes e robustez contra as condições adversas que existem ao longo dos sistemas de estrada de ferro de alta velocidade.
