Introdução ao projeto: Sem a ajuda dos computadores, o cálculo do volume de produção na fábrica de tabacos seria uma ação incômoda e propensa a erros. Os sistemas de monitoramento com base em PC, que coletam os dados de produção automaticamente, além de manter os registros, podem aperfeiçoar significantemente o gerenciamento da logística em fábricas e manutenção dos mecanismos. Combinado com a utilização de comunicações de rede, o Manufacture Executive System (MES) pode ser desenvolvido para melhorar o gerenciamento geral da fábrica. Nosso cliente é um grande produtor de tabaco na China. Quando eles vieram para a Advantech, a linha de produção deles já era automatizada a utilização de PLCs. No entanto, eles ainda eram dependentes do trabalho manual para a contagem da quantidade de cigarros e outros materiais, e os engenheiros tinham que verificar manualmente e registrar os logs dos dados armazenados nos PLCs para gerar as análises para fins de reparo e manutenção. Mas com as máquinas de monitoramento com base em PC da Advantech instaladas próximas às máquinas de produção, os dados relatados são exibidos nas telas sensíveis ao toque e transmitidos para o centro de controle, ajudando a reduzir erros e aperfeiçoar a eficiência de gerenciamento.

Exigências do sistema:
Uma fábrica de tabacos tem um ambiente complicado com uma ampla variedade de máquinas, incluindo os trituradores de tabaco, secadores, máquinas de tabaco, empacotadores entre outras. Por toda a fábrica existe também uma ampla faixa de temperaturas e voltagens utilizadas; assim, os computadores industriais (IPC) aplicados devem ser robustos e confiáveis.

Adicionalmente, os IPCs precisam ter slots de expansão PCI para inserção de cartões para conectar com os PLCs legados nas linhas de produção. Por outro lado, como o sistema de monitoramento tem que coletar e transmitir uma grande quantidade de dados, CPUs poderosos para PCs industriais são exigidos, além de Ethernet rápida e confiável.

Implementação do projeto:

UNO-3282	Intel Core 2 Duo M Automation Computer with PCI/PCIe, 2 x GbE, 4 x COM, and DVI Ports
FPM-3191G	19" SXGA Industrial Monitor with Resistive Touchscreen, Direct-VGA and DVI Ports

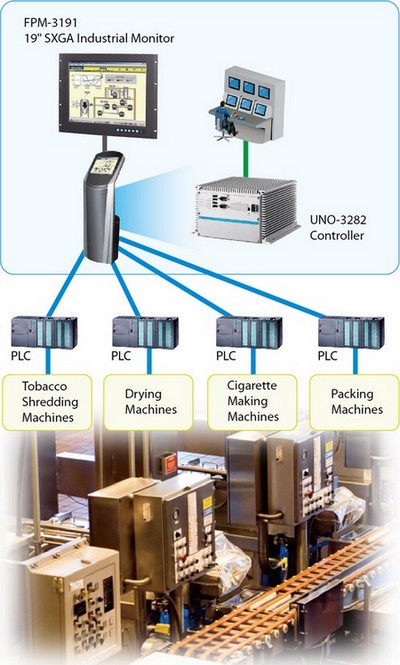

Diagrama do sistema:

Descrição do sistema:
As máquinas de monitoramento fornecidas pela Advantech para esta fábrica de tabacos são máquinas stand-alone especialmente projetadas para este cliente. Cada uma das máquinas contém um computador industrial com ventilação (UNO-3282) interna e uma tela sensível ao toque LCD TFT de 19” (FPM-3191G) assim como uma IHM com painel frontal . O FPM-3191G com chassi de aço inoxidável e o painel frontal de alumínio com conformidade NEMA4/IP65 fornece funcionalidade confiável em ambientes robustos e empoeirados.

Adicionalmente, o UNO-3282 é um computador de automação de alto desempenho com um poderoso processador Intel Core 2 Duo. A capacidade de expansão, a escolha de dois slots de expansão PCI ou um PCIe mais um slot PCI, fornece conexão aos PLCs do nível de elemento de campo. O UNO-3282 também tem uma porta dupla de Ethernet LAN gigabite com capacidade de trabalho conjunto conectada a uma rede Ethernet com máquinas de monitoramento. Tanto a redundância LAN quanto a SRAM com bateria de backup garantem a consistência da rede Ethernet e das transmissões de dados mesmo com falhas da Ethernet ou falhas de energia.

No nível de elemento de campo, as máquinas de fabricação de tabacos e PLCs são conectados utilizando o protocolo Profibus. Então, o UNO-3282 coleta os dados desses PLCs e transmite os dados até à sala de controle central. Os dados também são exibidos no monitor FPM-3191G, que permite com que o operador na fábrica leia facilmente as informações exibidas na tela, além de dar as ordens com toques na tela.

Conclusão:
Com a utilização do sistema de monitoramento, todos os dados relacionados à produção e operação da máquina podem ser exibidos nos terminais e armazenados na base de dados em tempo real, incluindo: a quantidade de cigarros produzidos, taxa de defeitos, o status de PLCs, e muito mais. Ele economiza o trabalho manual para contagem de cigarros e reduz o trabalho de manutenção para os engenheiros. O mais importante: aperfeiçoa a eficiência da logística nas fábricas e gerenciamento geral da fábrica. A Advantech traz os benefícios da tecnologia com uma relação de preço para alto desempenho.
