Energia Renovável Taiwan
Introdução ao Projeto: A Hsinta Power Plant é uma grande central de energia térmica localizada na cidade de Yong-na, condado de Kaohsiung. Para tirar proveito da sua posição geográfica no sul de Taiwan, a Hsinta iniciou o desenvolvimento de uma ampla usina de energia solar com uma capacidade de 1 megawatt como parte do trabalho do governo para explorar as novas tecnologias de energias renováveis.

Requisitos do Sistema:

Esse projeto pretende instalar mais de 4.500 painéis solares, com uma capacidade total de geração de 953.19 KW. A Central Elétrica de Taiwan pretendia desenvolver um sistema para supervisionar a medição e análise dos dados dos raios solares, dados da geração de energia e conexão controlada da rede elétrica, especialmente a medição dos dados, controle dos equipamentos e conversão da energia para a rede. A coleta e análise dos dados também eram muito importantes, tal como a intensidade do raio solar, potência geral da corrente direta, eficiência média da conversão da energia dos módulos de célula solar, produção de energia de corrente alternada dos conversores de energia, eficiência média da conversão dos conversores de energia, proporção de energia de corrente direta, total de horas de operação do sistema, redução do dióxido de carbono acumulado e geração de energia de corrente direta e alternada acumuladas.

A fim de coletar os dados precisos dos raios solares e avaliar a eficiência do painel solar, o sistema precisa cumprir quatro requisitos: primeiro, um controlador robusto e compacto para verificar o controle da central elétrica; segundo, exigência de medição de mais sinais analógicos no processo e equipamentos para energia solar; terceiro, precisa de amostragens, registros e análises de dados mais rápidos; e quarto, precisa de configuração remota, solução de problemas e manutenção.

Implementação do Projeto:

	ADAM-5550KW	Micro PAC com CPU XScale
	ADAM-5017	Módulo de Entrada Analógica de 12 canais
	ADAM-5053	Módulo de Entrada Digital de 24 canais
	ADAM-5056	Módulo de Saída Digital de 24 canais

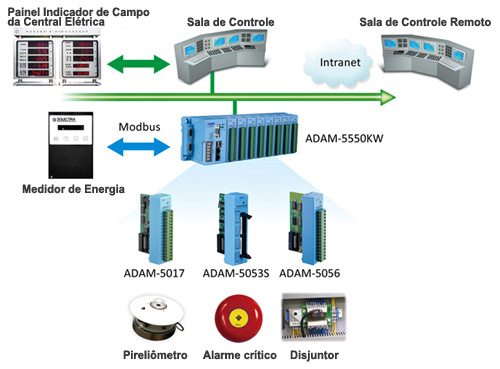

Diagrama do Sistema:

Descrição do Sistema:
Os produtos PAC da Advantech funcionam como controladores de energia devido às suas performances excepcionais nas funcionalidades de medição, registro, controle, armazenamento e manutenção remota, que são excelentes para aplicações no setor de energia solar. O ADAM-5550KW é particularmente notável em sua capacidade e oferece módulos multifuncionais para a aquisição de dados. O SoftLogic, também fornecido pela Advantech, permite que engenheiros programem com facilidade.

Os módulos de entrada analógica são usados para medir a temperatura do painel solar, assim como a temperatura dos raios solares e da sombra. Os módulos de entrada digital são usados para detectar o status do equipamento, como a temperatura e voltagem, e identificar situações anormais que estejam acontecendo no sistema, como incêndio, queda do disjuntor e baixas voltagens de energia CC e CA. Os módulos se saída digital são usados para controlar o status dos disjuntores a gás e realiza as conexões na instalação solar com a rede elétrica pública.

O ADAM-5017 é um módulo de entrada analógica usado para coletar informações meteorológicas, como a temperatura nos painéis solares, a quantidade de raios solares e a temperatura na sombra. Ele também mede e analisa o armazenamento de energia e a conversão desta nas células solares e registra os dados da corrente e voltagem. O ADAM-5550KW é usado como o host de controle, com capacidade computacional rápida para supervisionar o processo de conversão de CC para CA, analisar a eficiência dos equipamentos e detectar.a extensão da vida útil dos conversores de voltagem. O ADAM-5053 é um módulo de entrada digital que coleta informações relacionadas aos alarmes críticos, sensores de temperatura, excesso de temperatura, IGBT sobre Temperatura, interruptor, CT, MOV e circuitos de detecção de VCA. O ADAM-5056 atua como um módulo de saída digital para controlar, com precisão, o status do interruptor do disjuntor a gás e a conexão da energia até a rede elétrica.

Conclusão:
Nessa aplicação de geração de energia com painéis solares, os produtos PAC da Advantech, com seus recursos poderosos e ágeis para medir, registrar, controlar e salvar informações, suas funcionalidades excepcionais nos módulos de manutenção remota e multifuncional de aquisição de dados, além do pacote de software profissional fornecido, mostra-se uma excelente escolha para essa aplicação.
