项目简介:
为了使生产管理最优化，制造商需要精准的控制工作流程中的信息。因此，很多公司想采用制造执行系统（MES）。根据制造执行系统协会（MESA）的定义：“MES递送信息，能使从订单至成品的生产活动最优化。”然后，由于缺乏机器和设备之物理控制的底层信息，MES无法使工厂自动化的效益最大化。此外，在环境恶劣的工厂自动化应用中，可精确获取信号的工业级设备和及时传送数据的工作非常重要。
系统需求:
中国一家生产电烤炉产品、热水器、抽油烟机等各种电器的著名制造商计划提升其工厂管理效率，且已经实施MES，但是因为过时的机器，其制造设备的关键数据无法连接到系统中，需要公司安排人力人工上传数据，而这增加工作量的同时也存在潜在的人为失误。车间亦将充满冲压设备和其他相关设备，无法完成网络布线。烤炉生产厂是一个没有空调的高温、高灰尘环境，运行于此环境中的设备需要具备在极为严苛的环境中正常运行的能力。
系统描述:
客户其中的一些设备因过旧没有数据采集设备，而这个重要数据将影响制造质量。此项目中，研华选用三种ADAM采集模块。研华采用强固型采集模块ADAM-4100系列处理这些问题，其结构紧凑，通用传感器至计算机接口单元，专为恶劣环境中可靠运行而设计。模拟量输入模块ADAM-4117，用来管理油缸的压力值，热电偶输入模块ADAM-4118用于收集机器的温度。隔离数字量输入模块ADAM-4051，其特性使其非常适用于关键应用，此案中主要用于计算冲压机的运行次数。
同时，研华采用嵌入式无风扇工业电脑UNO-2174A作为网关，获取PLC和ADAM设备采集的现场信号， 并将此数据传送到安装于IT中控室中的研华WebAccess中，其负责将数据发送至MES。嵌入式无风扇工业电脑为MES应用提供优秀的功能，其具备千兆以太网口，多个I/O，PCIe插槽，具备IP40防护等级认证，宽温运行(-10~70°C)，可在恶劣环境中可靠运行。
项目实施:
| 产品 |
描述 |
| 研华 WebAccess |
基于浏览器的 HMI / SCADA 软件 |
| UNO-2174A |
嵌入式无风扇工业电脑，Intel Atom N450， 6 x USB, 8 x COM, 2 x Mini PCIe |
| ADAM-4117 |
强固型8通道模拟量输入Modbus模块 |
| ADAM-4118 |
强固型8通道热电偶输入Modbus模块 |
| ADAM-4051 |
16通道隔离数字量输入Modbus模块 |

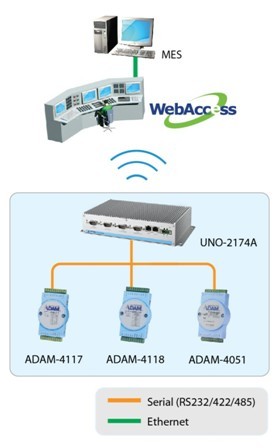

系统架构图:
总结:
研华的整体解决方案提供硬件、软件和专业的服务，帮助客户实现高效工厂自动化的目标。研华的产品通过客户的24小时烧机测试，具备强大的稳定性；其完全兼容各种PLCs, 传感器及来自不同供应商的其他设备，收集现场信息，并通过我们的开放式架构软件传送到MES中,客户可实现及时且准确控制生产现场。因此，采用研华此整体解决方案的客户在实现增加产能的同时，可降低管理成本，有效解决人工失误的问题。
