项目简介 据统计，建筑能耗约占地球总能耗的的40%以上，已超过工业，成为全社会第一能耗大户。因此，提高建筑能源利用效率已成为社会热点问题。然而，为建筑集群中的单一企业 提供用户友好、成本效率高的解决方案却不容易实施。研华提供基于web的解决方案，可实现监控楼宇能源使用状况，达到节约能源、节省人力、提高管理水平的目的，满足楼宇智能自动化需求。

系统需求
我们的客户在苏州工业园区内有三栋建筑（工厂、仓库和办公大楼）。为实现全面监控设备能源消耗状况 ，计划建立1500个监控节点，如空调机组，空调盘板，变频器、电力仪表及气体仪表等。因为整个系统中涉及不同厂商提供的设备， 因此需要考虑通讯设备间的兼容性问题，如实时采集温度、温度、电压及电流等设备的兼容性。

项目执行

WebAccess	基于浏览器的 HMI/SCADA 软件
BAS-3520	20通道 功能DDC（Web-enabled DDC）控制器
BAS-3018	8通道UI BACnet MS/TP 分布式 I/O 模块
BAS-3024	4通道 UI, 4通道 AO, 4通道 DO BACnet MS/TP分布式 I/O 模块
BAS-3050	8通道 数字量输入, 8通道 数字量输出 BACnet MS/TP分布式 I/O 模块
BAS-3051	16通道数字量输入BACnet MS/TP分布式 I/O 模块

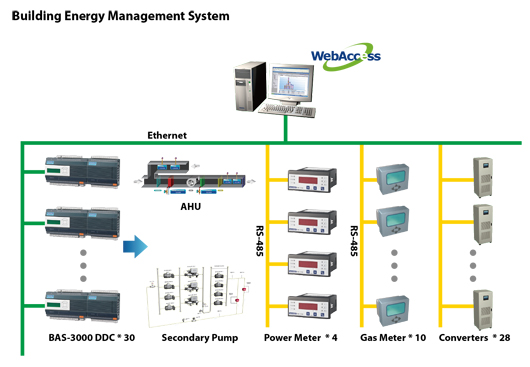

系统架构图

系统描述
为了实现实时监控建筑能源消耗状况，研华提供了30套DDC驱动、I/O模块以及基于浏览器的WebAccess HMI/SCADA软件。WebAccess安装在中控室的电脑中，主要提供强大的三方设备整合功能，包括气体仪表、电力仪表、变频器和数字网络温控器。他们可通过RS485模块连接至24端口以太网交换机。同时，WebAccess软件提供动画图形显示，时间数据控制、趋势预测、报警和日志等功能，用户可以随时浏览监控设备状态。

BAS-3000系列为楼宇自控专用直接数字控制器，其与各种设备连接，获取各种数字量和模拟量信号，并通过24端口的以太网交换机传将收集的信号传送至主机。直接数字控制器DDC 提供人性化的图形界面编程功能，如日程安排、HVAC计算、序列控制、PID控制、报警或发送信息等自动控制功能，可轻松实现实时监控、节约能源消耗目的。此外，楼宇能源管理系统能够自动生产报表，为工作人员分析设备状态、调节配备及解决问题提供数据支持。

Conclusion:
客户可通过在新建建筑中嵌入或对现有建筑中进行翻新两种方式实现降低电能消耗、减少燃气供应，节约客户资金的目的。此外，客户也可通过采用研华智能楼宇解决方案轻松实现提高多栋建筑能源使用效率，节约成本，降低能源消耗的目的。
