项目简介 随着技术的进步，纺织制造行业已渐渐由传统的劳动密集型转变为局部或全自动化工厂制造。在纺织生产过程中，采用先进的自动化技术可显著提高劳动生产率，提高产能。 色浆搅拌分配机是纺织染印工艺中重要的组成部分。通过采用先进的自动化计算机控制器和数据库管理系统，可显著提高染印过程中的分配精度、工作效率、产品质量，降低能耗。

系统需求
自动搅拌和分配系统由混合头、电子称、配料站、色浆调糊器、母液存储罐和传送管道及自动传送机组成。此前客户使用平板电脑作为系统控制设备，该系统在高温环境（大于50℃）运行时，易引起系统故障或计算机崩溃等事故发生，导致生产原料的严重浪费及生产延期。

因此，客户决定购买可在宽温环境下长时间运行， 并且CPU和存储特性满足软件需求的无风扇嵌入式电脑。

项目执行

UNO-2173A	采用Intel® Atom® N270 处理器 具备2 x LAN, 3 x COM串口的嵌入式控制器
ADAM-4520	隔离RS -232到RS-422/485转换器
ADAM-4117	8路模拟量输入模块
ADAM-4018	8路热电偶输入模块
ADAM-4015	6路热电阻模块 支持Modbus协议
ADAM-4024	4路模拟量输出模块

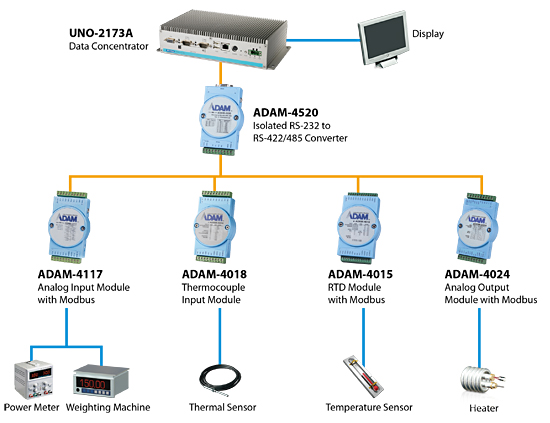

系统架构图

系统描述
综合考虑硬件需求和预算要求，经过研华技术专家的专业评估，最终，客户采用了研华提出的经济型方案。整套方案包括：一台无风扇嵌入式电脑UNO-2173A，ADAM-4520独立转换器以及数台兼具数据采集和控制功能的，可宽温环境下工作(-20 ~ 70℃)的ADAM I/O模块 。

通过ADAM-4520模块 将RS-232信号转换成RS-485信号，UNO-2173A可以实现对生产车间的远程控制。即使当运行温度超过50℃时，CPU仍能正常运行。此外，ADAM-4520支持用户建立工业等级和远距离通讯系统。

ADAM（ADAM-4117, ADAM-4018, ADAM-4015,和 ADAM-4024）模块专为严苛的工业环境设计。其通过与外围设备连接获取现场信号与数据。坚固强大的ADAM-4117模拟量输入模块具有测量电压和电流的能力。ADAM-4018 t热电耦输入模块和ADAM-4015热电阻模块负责测量现场温度数据。此外，ADAM-4024模块具有模拟量输出功能，可用来控制加热器。

Conclusion:
与客户之前采用的系统相比，研华提供的高效经济、稳定可靠的解决方案不仅能满足客户的需求，同时，通过对生产过程的远程控制、实时调整，还降低了客户近一半的生产成本，减少了生产过程中的原材料浪费，提高了生产效率。
