项目简介 随着全球新能源产业的飞速发展，,太阳能电池(又称 太阳能板)在居民和企业中得到广泛的使用，促进了太阳能电池的快速发展。太阳能电池生产流程分为拾放操作、高速运动、准确定位和固定插件安装。检测是太阳能电池生产中的关键步骤，元件错位焊接将会引起生产故障，因此，为了提高生产效率，有效的提升产能，客户需要采用兼具高速多轴和机械视觉系统的运动控制系统。

系统需求
在生产太阳能电池过程中，太阳能电池被准确的放置在传送带上，通过采用自动检测技术，可在内置传感器的存储盒内实现自动检测、筛选性能优良的太阳能电池功能。传统检测是在一个密闭的控制结构中实现的，该结构内置复杂的编程系统，当需要变更流程或扩展接口时，将消耗大量时间和资金。此外，传统设备的维护费用也远高于基于PC的控制系统，最终导致运营成本的提高。随着技术进步，采用基于PC的运动控制系统已成为众多企业的首选。

• 高速运动控制模块—准确执行检测筛选任务，将性能优良的电池放入暗盒中。
• 数字量输入/输出模块—获取传感器采集的信号，包括传送带、电池位置及周围环境数据。

项目执行

UNO-3084	I Intel Core 2双核嵌入式控制器，带2*DVI，1*PCIe，3*PCI接口
PCI-1202U	2端口AMONet™ RS-485 主站卡
AMAX-2241/PMA	4轴AMONet RS- 485运动从站模块 适用于松下MINASA
AMAX-2752SY	32通道隔离数字量输出从站模块
AMAX-2754SY	2通道隔离数字量输出从站模块
AMAX-2756SY	16/16-ch隔离数字输入/输出从站模块

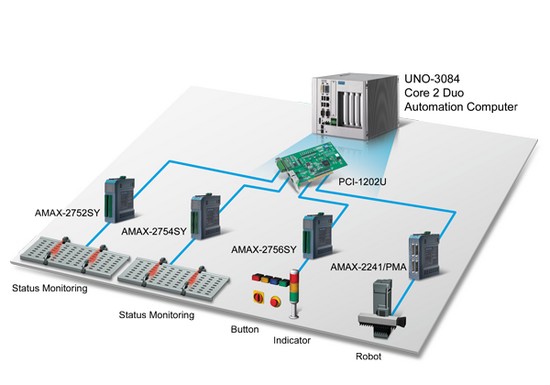

系统架构图

系统架构图
集成PCI-1202U AMONet通讯板卡的UNO-3084双核嵌入式控制器，可以以20 Mbps传输速率实现实时控制检测筛选系统（在1.04 ms内实现监控1024数字I / O点或控制256轴的运动）AMAX-2752SY/2754SY/2756SY数字控制模块通过AMONet将设备的I/O控制信号传送至中控室。作为连接设备与控制中心的控制媒介，AMAX系列产品具有及时通讯功能，不仅可传送产品状态信号至中控室，同时也接收来自中控室的指令，以实现调整及准确的控制操作。

Conclusion:
采用基于PC的AMONet 解决方案（集成UNO-3084 、PCI-1202 AMONet, 和 AMAX 系列数据采集 运动控制），可将任务划分为多个子任务进行分布式管理，不仅可以减少系统线路安装时间，提升系统性能，提高控制效率，降低错误率及成本，同时，工作人员还可以更加便捷的转换和升级产品。此外，研华AMONet解决方案还具有以下特点：

• 适用于大型生产设备的自动化系统解决方案，如太阳能和LCD板
• 可与MES系统和CIM系统集成
• 减少因线路过长而导致的信号衰减
• 减少装配时间和线路检查，提高设备装配效
