地点：台湾

项目简介:
当今社会正在面临严重的水资源污染和短缺问题。在发展新兴国家，每年产生的污水超过10亿吨，且由于快速的城镇化和工业化，这个数字还会不断增长。幸运的是许多国家政府已经意识到此问题的严重性，制定相关法规条款管理污水处理。研华污水处理解决方案，可以优化现有的污水处理系统、硬件设施及软件设施。有了远程控制和光纤通讯及一体化的管理系统，污水处理及管理成本大大降低，污水处理厂将迈进崭新的21世纪。

系统要求:
污水是由水和一些可溶解或悬浮的固体物质组成的，所以在排放或再利用之前，需要经过一个多阶段的净化处理过程。这个过程包括筛选、抽吸、曝气、污泥和浮渣清除，细菌的杀灭和去除废水残差等多个阶段。为了完成这样复杂的流程，污水处理厂通常占地面积很大并且需建造大量厂房来安装污水污泥处理设施。这些设施相隔很远，有的甚至相隔几千米，造成了对设施状态监控困难的问题。与此同时，由于各种各样的设备之间的互相操作性差，造成了维修问题。基于上述问题，污水处理厂计划升级更新他们的系统，以光纤通讯和远程监控解决方案取而代之，提高系统自动化水平。

项目实施:
研华工业级EKI-1521是一款1端口RS-232/422/485串行设备联网服务器，可将RS-232/422/485设备连接到基于IP地址的以太网上。 EKI-1521接收到从AIS接收器传入的串口数据,此模块可通过UDP 或TCP协议发送数据到服务提供者，然后信息可以转发到客户端。
EKI-1521支持多接入点的功能，可将相同的AIS 数据流通过UDP或TCP提供给16个不同的主机或服务供应商。EKI-1521还可以通过简易软件完成固件快速升级。

产品	产品描述
TPC-1270H	12.1" SVGA TFT LCD显示Intel Pentium M/Celeron M 触摸式平板电脑
Advantech WebAccess	研华HMI/SCADA 软件
APAX-5520KW	可编程自动化控制器PAC
APAX-5017	12通道模拟量输入模块
APAX-5040	24通道数字量输入模块
APAX-5046	24道数字量输出模块

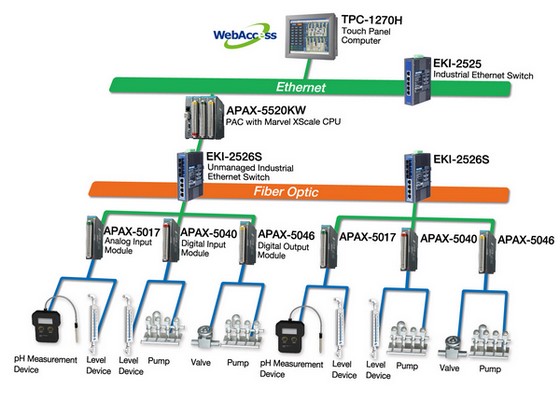

系统架构图:

系统描述:
在此案中，研华提供污水远程集中监控系统，此系统可分为两个主要部分：现场数据采集&收集和SCADA/HMI控制操作。现场数据采集和收集方面，研华 APAX-5017、APAX-5040、APAX-5046及I/O模块用于采集数据；工业等级以太网交换机EKI-2526S用于数据传输；模拟量输入模块APAX-5017，用来采集污水PH值。数字量输入模块APAX-5040，用来监控水位和泵的状态，并且在发生故障时会向控制中心发出警报。数字量输出模块APAX-5046，负责控制水泵和现场设备开关。所有的数据将传送至紧凑强固型控制器APAX-5520KW。APAX-5520KW可根据具体情况，灵活控制废水处理各个环节，包括金属，曝气，污泥和浮渣清除，灭杀细菌，去除废水残渣等。另外，APAX-5520支持逻辑控制功能，可控制泵、发动机、阀门控制，并将参数通过非网管型工业级以太网交换机传递参数至控制室。

在这个数据采集阶段，光纤通讯起着至关重要的作用。由于EKI产品支持快速长距离传播，使工厂快速建立起工业网络，并且提高工厂效率。同时，由于其拥有高性能处理器及大存储能力，APAX-5520KW可以作为独立的控制器用来控制I/O模块，实现本地控制的功能。

在远程管理领域，研华提供了12.1寸SVGA LED LCD Celeron M 工业等级触摸平板电脑TPC-1270，并内装HMI/SCADA及研华WebAccess组态软件，可实时显示所有数据，允许工程师可以在远程控制中心调整和控制现场设备状态。同时，系统提供实时报警、历史数据分析、数据共享、自动生成报告及其他管理功能，满足工厂监控设备需求，同时达到分散控制集中管理的目标。

总结:
相比传统的仅限于百米范围内的铜电缆网络，光线通讯传输距离可达到30km。系统采用强大的可编程自动化控制器APAX-5000负责关键处理功能，并通过研华SCADA软件WebAccess监控和操作。综上，研华解决方案是污水处理的理想选择，研华工业等级设计的设备，可确保设备在恶劣环境下可靠、稳定工作。另基于互联网/局域网的研华WebAccess软件可实现远程控制和集中管理，便于用户查看、控制及安装自动化设备等。
