项目简介:
制造公司期望扩大和影响他们的规模和制造能力，他们面临的重要挑战之一是如何实现更大的经营效率，但是大部分公司在其工厂内有很多复杂和关键的系统管理调度、生产、库存和质量数据等，特别是旗下多个工厂分布在不同的城市时，其管理更加复杂。
因此，采用一个简便有效的方法管理每个工厂和实现多点间信息分享是企业最为需要的。使用研华的整合解决方案，可实现跨系统整合，统一界面，实时数据收集，并有直观的监控平台，工厂管理者可及时掌握相关信息，以最低成本及时完成合格产品的交货。
系统需求:
此项目中，我们的客户主要从事在印刷电路板PCB的设计、开发、生产和销售，是全球领先的PCB供应商之一。其在中国的深圳、秦皇岛、淮安、营口设有4个制造中心，分别负责不同的产品制造，有各种生产运营管理系统。而这些子系统不能有效地收集必需数据满足总部需要，且每个工厂不同的通信接口增加整合现有系统的困难。
因此，客户开始考量采用图像监控软件作为新平台，执行跨系统整合，有效帮助所有工厂实现实时的生产控制。4个制造中心已经布有许多采用自己通讯架构的PLCs采集现场数据，但其中仍有不足，需要通过以太网I/O模块扩大监控，串口转以太网网关必需升级为更强大的设备，以保证网络的可靠性。
系统描述:
客户在详细的评估之后，采用研华WebAccess作为多个工厂和跨系统应用的集成平台。WebAccess是一款完全基于浏览器的HMI/SCADA软件，配置简便、用户不需要开发新的驱动连接PLC，能连接到各种PLCs或设备。一般，封闭系统很难与其他系统集成，研华WebAccess是一个开放式平台，提供完美的功能，可集成多种系统和协议。另外，从底层收集的数据可通过图表显示于监控显示器，或以进度报告的形式来呈现。研华WebAccess还具备实时数据控制，邮件或短信发送报警信息等特点。
数据采集设备方面，研华提供ADAM-6000系列(ADAM-6050, ADAM-6017, ADAM-6015)采集现场信号，用户可远程监控工厂环境的温度和湿度，监管设备的状况，如过流、生产机器计数器、报警信号灯等。此项目首先采用ADAM-4571作为数据网关，将现有设备无缝整合到以太网络中。针对监测项目的持续增加，研华提供具有2个独立以太网口和MAC地址的EKI-1521提供冗余网络机制，保证数据的稳定传输。
项目实施:
| 产品 |
描述 |
| Advantech WebAccess |
基于浏览器的HMI / SCADA软件 |
| ADAM-6050 |
18通道隔离数字量I/O Modbus TCP模块 |
| ADAM-6017 |
8通道隔离模拟量输入 Modbus TCP模块，具2通道DO |
| ADAM-6015 |
7通道隔离 RTD 输入Modbus TCP模块 |
| ADAM-4571 |
1端口RS-232/422/485 串口设备服务器 |
EKI-1521 |
1端口RS-232/422/485 串口设备服务器 |

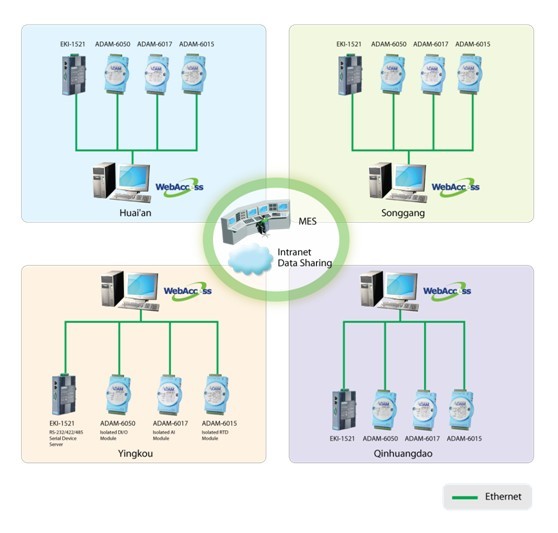

System Diagram:
总结:
对于许多企业或者制造商，向多系统集成转换是一个大的挑战，但这是未来的发展趋势。研华为需求客户提供高整合性的解决方案，此项目中，PCB供应商采用研华的硬件与软件后获取很多优势，如：节省了软件许可证费用和开发时间，统一通讯接口，整合现有系统，分享更多信息等。同时，研华的专业团队将帮助客户的IT工程师解决决定性问题，使工程师流畅设计和维护自己的系统。此外，此客户端可扩展其多工厂自动管理的范围，包括产品测量、工厂运转、通道安全控制等。
